D641F46-10/16C气动衬氟法兰蝶阀
| 产品名称： | D641F46-10/16C气动衬氟法兰蝶阀 |
| 产品型号： | D641F46-10/16C |
| 产品分类： | 衬氟蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
D641F46-10/16C气动衬氟法兰蝶阀概述
D641F46气动法兰衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱等具有强腐蚀性的介质。
D641F46-10/16C气动衬氟法兰蝶阀工作原理
气动衬氟蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。
D641F46-10/16C气动衬氟法兰蝶阀主要特点为：
中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节
2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
3.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
4.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
5.轴的径向采用O型圈与金属垫的组合；
6.阀座镶在有弹性条的阀体的槽内；
7.采用可调弹性弹子定位。定位准确，结构简单。
D641F46-10/16C气动衬氟法兰蝶阀采用标准:
设计标准：GB/T12238-1989；
lS010631-1994或BSEN593-1998
法兰连接尺寸GB/T17241．6-1998：
IS07005-2或BSEN1092-2002
结构长度:GB/T12221-1989：
lS05752-1988或BSEN558-1
压力试验：GB/T13927-1992；JB/T9092-1999；
lS05028-1993或BS6755-l-1986

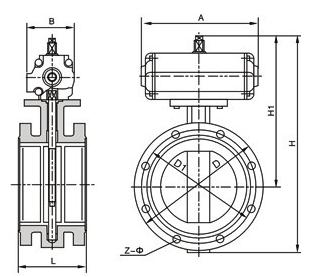

D641F46-10/16C气动衬氟法兰蝶阀结构图
D641F46-10/16C气动衬氟法兰蝶阀用途;
气动衬氟法兰蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D641F46-10/16C气动衬氟法兰蝶阀主要技术参数
公称通径 |
DNmm |
50～2000 |
||
公称压力 |
PNMPa |
0.6 |
1.O |
1.6 |
试验压力PsMPa |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
O.66 |
1.1 |
1.76 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
|||
驱动形式 |
手动、蜗轮传动、气传动、电传动 |
|||
D641F46-10/16C气动衬氟法兰蝶阀主要零件的材料
零件名称 |
材料 |
阀体 |
球墨铸铁、铸钢、不锈钢 |
蝶板 |
球墨铸铁、铸钢、不锈钢及特殊材料衬F46 |
密封圈 |
聚四氟乙烯 |
阀杆 |
2Cr13、不锈钢 |
填料 |
0型圈、柔性石墨 |
D641F46-10/16C气动衬氟法兰蝶阀外形连接尺寸
公称通径 |
尺寸（mm） |
||||||
L |
1.0MPa |
1.6MPa |
|||||
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
||
50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
350 |
190 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
