Q641F/Y-16-40C/P气动球阀
| 产品名称： | Q641F/Y-16-40C/P气动球阀 |
| 产品型号： | Q641F/Y-16-40C/P |
| 产品分类： | 法兰球阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Q641F/Y-16-40C/P气动球阀概述:
Q641F/Y-16-40C/P气动球阀是气动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强PTFE塑料(Q641F)、金属堆焊钴基(Q641Y)，公称压力PN16~PN63，阀体材料为WCB、CF8、CF8M、合金钢的球阀。气动法兰球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。选用不同的材质，气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。气动法兰球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
Q641F/Y-16-40C/P气动球阀特点:
1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8.因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，(手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。)

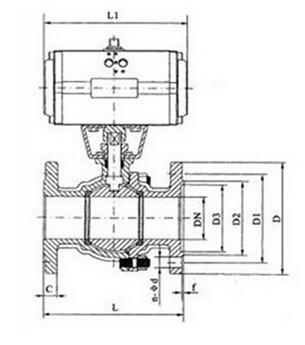

Q641F/Y-16-40C/P气动球阀结构图:
Q641F/Y-16-40C/P气动球阀主要用途：
气动球阀广泛适用于天然气、油品、化工、冶金、造纸电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。
Q641F/Y-16-40C/P气动球阀气动执行器：
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）。
Q641F/Y-16-40C/P气动球阀附件的选项:
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气、气动、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
Q641F/Y-16-40C/P气动球阀执行标准:
1、设计与制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。
3、结构长度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
4、检验主试验：JB/T9092、API598。
Q641F/Y-16-40C/P气动球阀性能规范：
公称通径DN（mm） |
15-250 |
|||
公称压力PN（MPa) |
1.6 |
|||
公称压力PS（MPa) |
强度试验 |
2.4 |
||
密封试验 |
1.76 |
|||
材料\材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
增强聚四氟乙烯对位聚苯 |
|||
填料 |
聚四氟乙烯柔性石墨 |
|||
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
适用温度 |
-28℃～300℃ |
|||
执行器 |
型号 |
BAW系列、GT系列、SW系列 |
||
气源压力 |
0.4-0.7Mpa |
|||
Q641F/Y-16-40C/P气动球阀阀座密封材料温度额定值：
代号 |
材料 |
适用温度(℃) |
F |
增强聚四氟乙烯 |
-40～180 |
P |
对位聚苯 |
-40～300 |
N |
尼龙 |
-20～80 |
Y |
硬质合金 |
-40～425 |
Q641F/Y-16-40C/P气动球阀零件材料:
型号 |
材料 |
|||
阀体 |
球体、阀杆 |
密封圈 |
填料、垫圈 |
|
Q941Y-16C |
WCB |
2Cr13 |
特种硬化材料 |
柔性石墨环、柔性石墨缠绕垫 |
Q941Y-25 |
||||
Q941Y-40 |
||||
Q941Y-63 |
||||
Q941Y-16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
Q941Y-25P |
||||
Q941Y-40P |
||||
Q941Y-63P |
||||
Q941Y-16R |
CF8(304) |
0Cr18Ni9(304) |
||
Q941Y-25R |
||||
Q941Y-40R |
||||
Q941Y-63R |
||||
Q641F/Y-16-40C/P气动球阀连接尺寸：
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
订货须知：
一、①Q641F/Y-16-40C/P气动球阀产品名称与型号②Q641F/Y-16-40C/P气动球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q641F/Y-16-40C/P气动球阀型号，请按Q641F/Y-16-40C/P气动球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
