SSJB-3-10压盖限位伸缩接头

SSJB-3-10压盖限位伸缩接头概述：

SSJB-3型压盖式限位伸缩接头是在松套伸缩接头原有的基础上，增设限位装置，在最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量，就起到限位作用，有效的确保管道的安全运行，特别适用于有振动或一定斜度及在拐弯的管路中连接。

SSJB-3型压盖式松套限位伸缩接头属于管路松套伸缩接头的一种。管路松套伸缩接头分为：松套伸缩接头、松套限位伸缩接头、松套传力接头。松套伸缩接头分为：螺母松套伸缩接头、压盖松套伸缩接头、法兰松套伸缩接头。松套限位伸缩接头分为：单法兰松套限位伸缩接头、双法兰松套限位伸缩接头、压盖松套限位伸缩接头。松套传力接头分为：单法兰松套传力接头、双法兰松套传力接头、可拆双法兰松套传力接头。
SSJB-3-10压盖限位伸缩接头作用：

松套限位伸缩接头由松套伸缩接头和限位短管等构件组成。它能防止管道因超量位移导致补偿接头的泄露或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接。

SSJB-3-10压盖限位伸缩接头适用范围：

适用于石油、化工、冶炼、船舶、发电厂、给排水和输送排气 管道等。本公司生产的产品设计独特，结构新颖合理，性能可靠，给工程施工、维修带来极大的方便和效益。

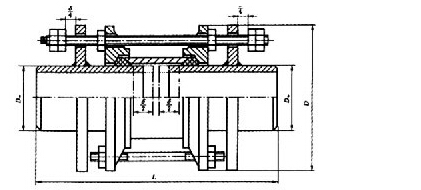

SSJB-3-10压盖限位伸缩接头结构图：

SSJB-3-10压盖限位伸缩接头零部件材料：

序号	名称	数量	材料
1	压盖	2	QT400-15、Q235A、ZG230-450、20
2	套筒	1	Q235A、20、16Mn
3	密封圈	2	NBR
4	限位短管	2	Q235A、20、16Mn
5	螺母	Tn	Q235A、35、1Cr18Ni9Ti
6	长螺母	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

SSJB-3-10压盖限位伸缩接头主要外形尺寸：

公称通径DN	管子外径		外形尺寸			伸缩量△L	n-Th
	DW	Do	D	L	L1		0.6-1.6MPa	2.5MPa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165
100	108	108	190					2-M16
	114	114	195
125	133	133	215
	140	140	225
150	159	159	245				2-M16	3-M16
	168	168	255
200	219	219	310	645	180	90	2-M16	3-M16
250	276	276	375				3-M20	4-M20
300	325	325	440	655	220	110		5-M20
350	377	377	490				4-M20
400	426	426	540
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	826	965	1075	290	150	6-M24	8-M24
900	920	926	4065				7-M24	9-M24
1000	1020	1026	1165
1200	1220	1226	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33

SSJB-3-10压盖限位伸缩接头安装说明：

SSJB-3型压盖式松套限位伸缩接头，适用于两边均与管道焊接，安装时松开压盖螺母，调整至安装长度后把两端的短管与管道焊接，最后用对角法均匀拧紧螺母，调整好防拉脱螺母即可。
订货须知：

一、①SSJB-3-10压盖限位伸缩接头产品名称与型号②SSJB-3-10压盖限位伸缩接头口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定SSJB-3-10压盖限位伸缩接头型号，请按SSJB-3-10压盖限位伸缩接头直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
