明杆楔式闸阀Z41T/W-10/16Q
| 产品名称： | 明杆楔式闸阀Z41T/W-10/16Q |
| 产品型号： | Z41T/W-10/16Q |
| 产品分类： | 防护闸阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Z41T/W-10/16Q明杆楔式闸阀概述：
手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为黄铜（Z41T-10Q）、灰铸铁（Z41W-10Q），公称压力PN10，阀体材料为球墨铸铁的闸阀。
Z41T/W-10/16Q明杆楔式闸阀用途：
Z41T/W/H-10Q明杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
Z41T/W-10/16Q明杆楔式闸阀主要零件材料：
零件名称 |
材 料 |
||
Z41T-10Q |
Z41W-10Q |
Z41H-10Q |
|
阀体、阀盖 |
球墨铸铁 |
球墨铸铁 |
球墨铸铁 |
闸 板 |
球墨铸铁＋黄铜 |
球墨铸铁 |
球墨铸铁＋黄铜 |
阀 杆 |
碳钢(铜) |
碳钢(铜) |
碳钢(铜) |
阀杆螺母 |
青铜（球铁） |
青铜（球铁） |
青铜（球铁） |
手 轮 |
铸铁（球铁） |
铸铁（球铁） |
铸铁（球铁） |
Z41T/W-10/16Q明杆楔式闸阀性能规范
型号 |
公称压力（MPa） |
试验压力 |
适用温度（℃） |
适用介质 |
|
强度（水）（MPa） |
密封（（MPa） |
||||
Z41H-10Q |
1.0 |
1.5 |
1.1 |
≤200 |
蒸气、水、油品 |
Z4T-10Q |
≤200 |
水、蒸气 |
|||
Z41W-10Q |
≤100 |
油品 |
|||

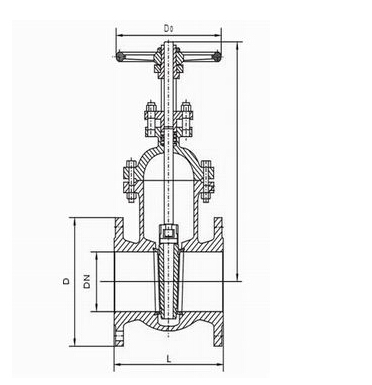

Z41T/W-10/16Q明杆楔式闸阀结构图：
Z41T/W-10/16Q明杆楔式闸阀外型尺寸和连接尺寸：
型号 |
公称通径 |
尺寸 |
重量（㎏） |
|||||||
L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
Do |
|||
Z41T/W/H |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
245 |
135 |
10 |
50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
286 |
180 |
18 |
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
320 |
180 |
22 |
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
373 |
200 |
2735 |
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
428 |
200 |
34 |
|
125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
513 |
240 |
49 |
|
150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
582 |
240 |
66.5 |
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
730 |
320 |
107 |
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
897 |
320 |
168 |
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1032 |
400 |
220 |
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1170 |
400 |
290 |
|
400 |
480 |
565 |
515 |
482 |
30-4 |
16-ф25 |
1330 |
500 |
450 |
|
450 |
510 |
615 |
565 |
532 |
32-4 |
20-ф25 |
1460 |
500 |
580 |
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1727 |
500 |
830 |
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
2072 |
500 |
1160 |
|
