Q641F46-10/16C气动衬氟球阀
| 产品名称： | Q641F46-10/16C气动衬氟球阀 |
| 产品型号： | Q641F46-10/16C |
| 产品分类： | 衬氟球阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Q641F46-10/16C气动衬氟球阀概述
Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供最大的流量，并可用于扫线清洗或隔离输送的管道。
产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
Q641F46-10/16C气动衬氟球阀技术参数
设计标准：GB12237-89SNV企标
结构长度：GB12221-89JB1686
法兰标准：JB/T79GB9113HG20592ANSIB16.5
公称压力：1.0、1.6、2.5MPa150Lb
检验试验：JB/T9092-99，电火花检测
驱动方式：手动、蜗轮、气动、电动。

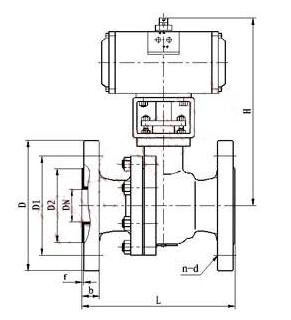

Q641F46-10/16C气动衬氟球阀结构图
Q641F46-10/16C气动衬氟球阀主要零件材料
阀体 |
铸铁、铸钢、不锈钢 |
阀芯 |
不锈钢+聚四氟依稀(F46) |
阀座 |
聚四氟依稀(F46) |
阀杆 |
2Cr13 |
填料 |
柔性石墨、聚四氟依稀 |
支架 |
铸铁、铸钢、不锈钢 |
联轴器 |
25、35、45 |
Q641F46-10/16C气动衬氟球阀性能指标
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
允许压差(MPa) |
≤公称压力 |
|||||||||||||
动作范围 |
0～90° |
|||||||||||||
泄露量Q |
软密封VI级 |
|||||||||||||
基本误差 |
带定位器：小于全行程的±2% |
|||||||||||||
回差 |
带定位器：小于全行程的2% |
|||||||||||||
Q641F46-10/16C气动衬氟球阀主要性能规范
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
气密试验 |
0.4～0.7MPa |
|||||||||
Q641F46-10/16C气动衬氟球阀主要外形尺寸与连接尺寸(mm)：
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
||
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
订货须知：
一、①Q641F46-10/16C气动衬氟球阀产品名称与型号②Q641F46-10/16C气动衬氟球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q641F46-10/16C气动衬氟球阀型号，请按Q641F46-10/16C气动衬氟球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
