D971F46-10/16C电动衬氟对夹蝶阀
D971F46-10/16C电动衬氟对夹蝶阀概述:
电动衬氟蝶阀是采用电子式电动执行机构与衬氟蝶阀配套而成电动衬氟蝶阀有开关型和调节型两种。开关型电动衬氟蝶阀直接接入220V电源进行正反转控制即可,并输出两对无源触点反馈信号。调节型电动衬氟蝶阀输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,电动衬氟蝶阀具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大。电动衬四氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,电动衬四氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
标光阀门生产的D971F46电动衬氟蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,电动衬氟蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
D971F46-10/16C电动衬氟对夹蝶阀特点:
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、四氟密封即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
D971F46-10/16C电动衬氟对夹蝶阀用途
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

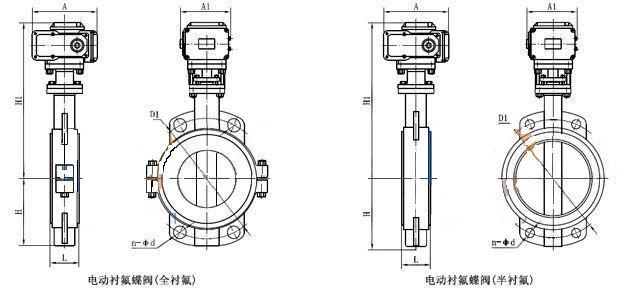

D971F46-10/16C电动衬氟对夹蝶阀结构图:
D971F46-10/16C电动衬氟对夹蝶阀密封材料适用介质,温度推荐表:
密封副材质 |
适用温度 |
突出特性 |
|||||||||
海水 |
盐类 |
强碱 |
弱碱 |
强酸 |
弱酸 |
醇类 |
油类 |
||||
阀座 |
丁腈 |
-12oC~82oC |
A |
A |
B |
A |
D |
B |
C |
A |
耐油 |
三元乙丙 |
-35oC~135oC |
A |
A |
A |
A |
C |
A |
B |
C |
耐老化 |
|
耐腐蚀三元乙丙 |
-35oC~160oC |
A |
A |
A |
A |
A |
A |
B |
C |
耐腐蚀、耐老化 |
|
氟橡胶 |
-23oC~135oC |
A |
A |
C |
A |
C |
A |
C |
A |
耐高温、耐腐蚀 |
|
聚四氟乙烯 |
-10oC~150oC |
A |
A |
A |
A |
A |
A |
A |
A |
耐腐蚀、耐高温 |
|
蝶板 |
球铁电镀 |
-30oC~350oC |
D |
C |
D |
C |
D |
C |
A |
A |
耐热 |
球铁尼龙覆层 |
-30oC~100oC |
A |
A |
A |
A |
D |
A |
C |
A |
抗蚀、耐磨、减摩 |
|
铝青铜 |
-273oC~232oC |
B |
C |
D |
C |
D |
B |
A |
A |
耐热、耐腐蚀 |
|
不锈钢 |
-268oC~316oC |
B |
C |
C |
B |
C |
A |
A |
A |
耐高温、耐腐蚀 |
A、非常适用B、适用C、有限适用D、不适用
D971F46-10/16C电动衬氟对夹蝶阀主要技术参数:
公称通经DN(mm) |
50~2000 |
50~1600 |
|
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
适用介质 |
腐蚀性流体 |
||
泄漏率 |
符合GB/T13927-92标准 |
||
驱动方式 |
电动 |
D971F46-10/16C电动衬氟对夹蝶阀主要零部件材料:
零件名称 |
材料 |
阀体 |
WCB、QT450-10、304 |
蝶板 |
WCB、QT450-10、304 |
阀轴 |
2Cr13 |
密封面 |
F46 |
填料 |
柔性石墨 |
D971F46-10/16C电动衬氟对夹蝶阀执行标准:
制造标准 |
GB/T 122387-89 |
法兰标准 |
GB9113-2000、GB17241.6-1998 |
结构长度标准 |
GB12221-89 |
检验标准 |
GB/T 13927-92 |

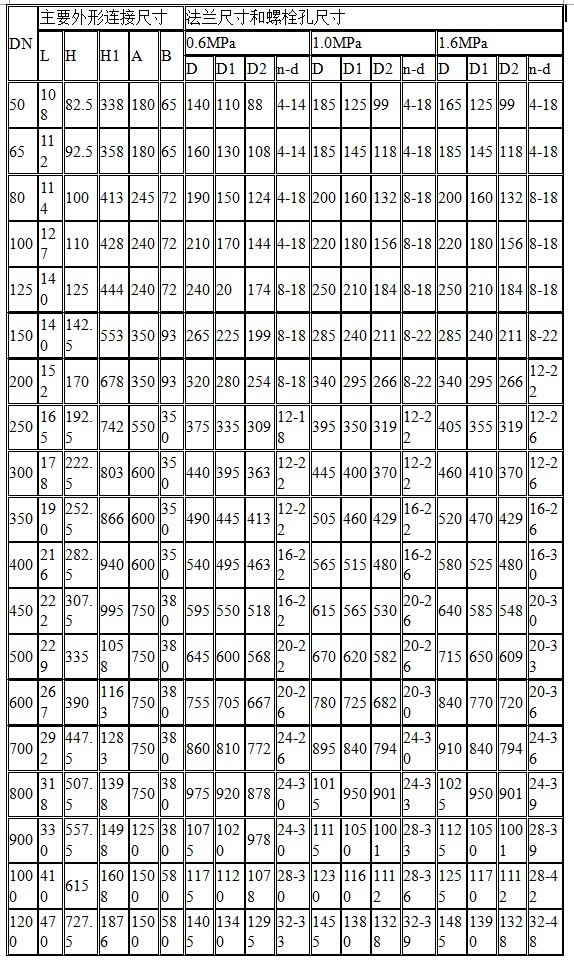

D971F46-10/16C电动衬氟对夹蝶阀主要外形连接尺寸:单位:mm
公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
n-φd |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ22 |
12-φ22 |
12-φ26 |
12-φ26 |
H1 |
D971F46电动衬氟蝶阀根据所配执行机构而定 |
||||||||
A、A1 |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
||||||||
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
公称通径DN(mm) |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
H |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
n-φd |
16-φ26 |
16-φ30 |
20-φ30 |
20-φ33 |
20-φ36 |
24-φ36 |
24-φ39 |
28-φ39 |
28-φ42 |
H1 |
D971F46电动衬氟蝶阀根据所配执行机构而定 |
||||||||
A、A1 |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
||||||||
D1 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
订货须知:
一、①D971F46-10/16C电动衬氟对夹蝶阀产品名称与型号②D971F46-10/16C电动衬氟对夹蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D971F46-10/16C电动衬氟对夹蝶阀型号,请按D971F46-10/16C电动衬氟对夹蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
