D41F46-10/16C衬氟手柄法兰蝶阀
| 产品名称： | D41F46-10/16C衬氟手柄法兰蝶阀 |
| 产品型号： | D41F46-10/16C |
| 产品分类： | 衬氟蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
D41F46-10/16C衬氟手柄法兰蝶阀概述
D41F46手柄法兰式衬氟蝶阀为法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏，具有严密的密封性能，超长的使用寿命。
D41F46-10/16C衬氟手柄法兰蝶阀特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。
3、四级加载弹性密封，绝对保证了阀门内、外的零泄露；
（1）轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
（2）轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
（3）轴的径向采用O型圈与金属垫的组合；
（4）阀座镶在有弹性条的阀体槽内；
4、采用可调性弹子定位，定位准确，结构简单。

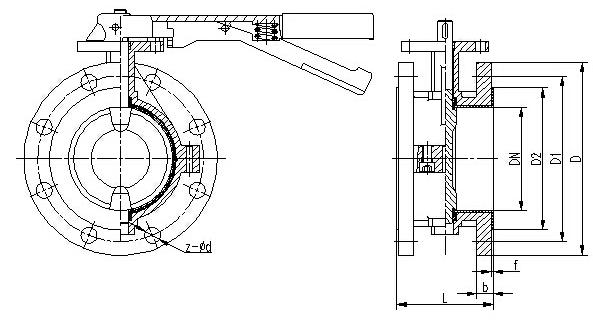

D41F46-10/16C衬氟手柄法兰蝶阀结构图
D41F46-10/16C衬氟手柄法兰蝶阀适用范围
D41F46手柄法兰式衬氟蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用，适用于各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等介质。
D41F46-10/16C衬氟手柄法兰蝶阀主要零件材料:
型号 |
阀体 |
阀瓣 |
支架 |
密封挡圈 |
D41F46-10/16C |
WCB衬F46 |
WCB衬F46 |
WCB衬F46 |
聚四氟乙烯F4PTFE |
D41F46-10/16C衬氟手柄法兰蝶阀尺寸
公称 |
外形尺寸 |
连接尺寸 |
||||||||||
L |
H |
D341F46 |
PN0.6MPa |
PN10/1.6MPa |
||||||||
短 |
长 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||
50 |
108 |
150 |
112 |
530 |
250 |
255 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
65 |
112 |
170 |
115 |
530 |
250 |
255 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
80 |
114 |
180 |
120 |
565 |
250 |
255 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
100 |
127 |
190 |
138 |
600 |
250 |
255 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
125 |
140 |
200 |
164 |
640 |
250 |
255 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
150 |
140 |
210 |
175 |
705 |
300 |
315 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
200 |
152 |
230 |
208 |
775 |
300 |
315 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
250 |
165 |
250 |
243 |
945 |
300 |
315 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
300 |
178 |
270 |
283 |
1070 |
300 |
315 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
350 |
190 |
290 |
310 |
1140 |
300 |
315 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
400 |
216 |
310 |
340 |
1210 |
300 |
315 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
450 |
222 |
330 |
380 |
1335 |
575 |
714 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
500 |
229 |
350 |
410 |
1415 |
575 |
714 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
600 |
267 |
390 |
470 |
1605 |
656 |
810 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
700 |
292 |
430 |
550 |
1844 |
656 |
810 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
800 |
318 |
470 |
640 |
2040 |
656 |
810 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
900 |
330 |
510 |
710 |
2255 |
785 |
863 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1000 |
410 |
550 |
770 |
2380 |
785 |
863 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1200 |
470 |
630 |
890 |
2640 |
785 |
863 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1400 |
530 |
710 |
920 |
2886 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
||
1600 |
600 |
790 |
1085 |
3156 |
1820 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
||
1800 |
670 |
870 |
1230 |
3421 |
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
||
2000 |
760 |
950 |
1350 |
3685 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
||
订货须知：
一、①D41F46-10/16C衬氟手柄法兰蝶阀产品名称与型号②D41F46-10/16C衬氟手柄法兰蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D41F46-10/16C衬氟手柄法兰蝶阀型号，请按D41F46-10/16C衬氟手柄法兰蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
