Q11F-16-25P不锈钢一片式丝口球阀

Q11F-16-25P不锈钢一片式丝口球阀概述：

Q11F型一片式内螺纹球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况。

Q11F-16-25P不锈钢一片式丝口球阀特点：

Q11F一片式不锈钢球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，适用范围广。

1.流体阻力小，其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

Q11F-16-25P不锈钢一片式丝口球阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

Q11F-16-25P不锈钢一片式丝口球阀产品特征：

公称压力	适用介质	适用稳定范围	螺纹类型
1.6-6.4MPa	水、油、气及某些腐蚀性液体（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

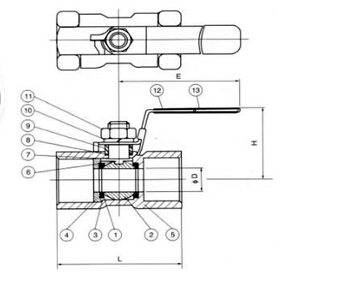

Q11F-16-25P不锈钢一片式丝口球阀结构图：

Q11F-16-25P不锈钢一片式丝口球阀零件材料：

零件名称	材质
密封圈	聚四氟乙烯PTFE
球体	不锈钢304、SS316
密封垫	聚四氟乙烯PTFE
阀盖	不锈钢304、SS316
阀体	不锈钢CF8M
阀杆	不锈钢304、SS316
止推垫圈	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE
填料压盖螺母	不锈钢SS304
垫圈	不锈钢SS304
阀杆螺母	不锈钢SS304
手柄套	塑料PLASTIC
手柄	不锈钢SS304

Q11F-16-25P不锈钢一片式丝口球阀外形尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	58	60	72	78	83	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127
重量WT(g)	55	95	165	250	405	625	850	1400

订货须知：

一、①Q11F-16-25P不锈钢一片式丝口球阀产品名称与型号②Q11F-16-25P不锈钢一片式丝口球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Q11F-16-25P不锈钢一片式丝口球阀型号，请按Q11F-16-25P不锈钢一片式丝口球阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
