H14W-16P不锈钢丝口卧式止回阀
H14W-16P不锈钢丝口卧式止回阀概述:
H14W丝扣止回阀又称内螺纹止回阀,内螺纹止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
适用介质为:水、油品、蒸汽、酸性介质等。

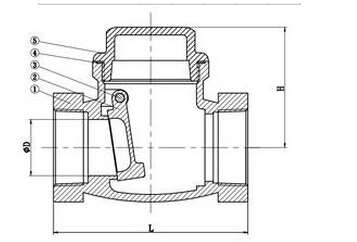

H14W-16P不锈钢丝口卧式止回阀结构图:
H14W-16P不锈钢丝口卧式止回阀主要零件材料:
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 摇杆插销 | 不锈钢316/304 |
4 | 阀瓣 | 不锈钢CF8M/CF8 |
5 | 螺塞 | 不锈钢316/304 |
6 | 螺塞垫片 | 聚四氟乙烯PTFE |
H14W-16P不锈钢丝口卧式止回阀主要技术参数:
1.公称压力:1.6-6.4MPa ,
2.适用温度范围:-20~232℃~350℃ ,
3.适用介质:水、油、气及某些腐蚀性液体W.O.G。
4.适用范围:啤酒、饮料、 乳品、制药、生物工程等。
称压力 | 试验压力(MPa) | 适用温度(℃) | 适用介质 | ||||
强度试验 | 密封试验 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介质 |
2.5 | 3.8 | 2.8 |
H14W-16P不锈钢丝口卧式止回阀主要连接尺寸及重量:
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 |
公称通径 DN(mm) | ZG | H | L |
15 | 1/2 | 73 | 43 |
20 | 3/4 | 85 | 48 |
25 | 1 | 95 | 55 |
32 | 1-1/4 | 113 | 73 |
40 | 1-1/2 | 138 | 86 |
50 | 2 | 156 | 98 |
订货须知:
一、①H14W-16P不锈钢丝口卧式止回阀产品名称与型号②H14W-16P不锈钢丝口卧式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H14W-16P不锈钢丝口卧式止回阀型号,请按H14W-16P不锈钢丝口卧式止回阀型号直接向我们标光阀门销售部订购
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
