HH77X-10/16Q蝶形止回阀
HH77X-10/16Q蝶形止回阀概述:
HH77X蝶形止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。
HH77X-10/16Q蝶形止回阀适用范围:
该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。所以适用于高层建筑给水管网,有一定化学腐蚀性介质管网、安装空间有限制的管网,还适用于污水管网。

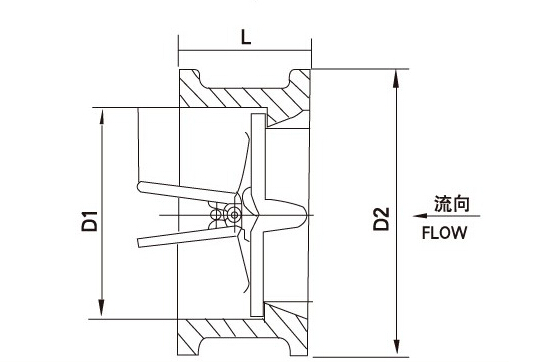

HH77X-10/16Q蝶形止回阀结构图:
HH77X-10/16Q蝶形止回阀特点:
1、密封阀座采用多条窄带设计,阀座直接硫化到阀体上,使密封可靠性大大提高,达到完全密封,实现零泄漏。
2、结构性能安全可靠,抗干扰性强,关闭速度快,水头损失小。
3、结构长度短,刚性好,安装方便。
4、主要零部件材质可选范围宽,使用介质范围广。
HH77X-10/16Q蝶形止回阀主要零件材料:
型号 |
阀体 |
阀瓣 |
阀杆 |
弹簧 |
阀座 |
HH77X-10 |
QT450 |
QT450、304 、铝青铜 |
2Cr13 |
50Cr |
橡胶 (BUNA-N) Rubber (BUNA-N) |
HH77X-16 |
HH77X-10/16Q蝶形止回阀主要技术参数:
型号 |
公称压力PN(MPa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
最高工作压力 |
HH77X-10 |
1.0 |
1.5 |
1.1 |
1.0 |
HH77X-16 |
1.6 |
2.4 |
1.76 |
1.6 |
HH77X-10/16Q蝶形止回阀主要外形尺寸:
公称通径 |
L |
D2 |
D3 |
|
H77X |
H77H、H77Y、H77W |
|||
50 |
43 |
100 |
43 |
46 |
80 |
64 |
105 |
7l |
80 |
100 |
64 |
155 |
91 |
94 |
125 |
70 |
185 |
115 |
118 |
150 |
76 |
210 |
14l |
145 |
200 |
89 |
265 |
191 |
200 |
250 |
114 |
320 |
230 |
250 |
300 |
114 |
375 |
290 |
300 |
350 |
127 |
435 |
340 |
340 |
400 |
140 |
485 |
376 |
390 |
450 |
152 |
545 |
427 |
427 |
500 |
152 |
608 |
479 |
490 |
600 |
178 |
718 |
579 |
588 |
700 |
229 |
800 |
675 |
686 |
800 |
241 |
905 |
774 |
784 |
900 |
241 |
1005 |
875 |
- |
1000 |
300 |
1115 |
974 |
- |
1200 |
360 |
1325 |
1165 |
- |
