DHH44X-10/16蝶式缓闭消声止回阀

DHH44X-10/16蝶式缓闭消声止回阀产品概述：

DHH44X缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无嘈声、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点。

DHH44X-10/16蝶式缓闭消声止回阀主要技术参数：

公称压力：1.0～1.6MPa

公称通经：200～2000mm

适用介质：清水、泥浆水、污水、海水

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

型号	公称压力PN(MPa)	壳体试验压力（MPa）	密封试验压力（MPa）	最高工作压力
DHH44X微阻缓闭式消声止回阀	1.0	1.5	1.1	1.0
	1.6	2.4	1.76	1.6

DHH44X-10/16蝶式缓闭消声止回阀适用范围：

城建、化工、冶金、石油、制药、食品、饮料、环保

DHH44X-10/16蝶式缓闭消声止回阀主要零件材料：

零件名称	阀体	蝶板	阀杆	缓冲油缸	密封圈
材料	球墨铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

DHH44X-10/16蝶式缓闭消声止回阀标准：

类型	设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
止回阀	ANSI B16.34	ANSI B16.10	ANSI B16.5	ANSI B16.34	API
止回阀	BS 1968

DHH44X-10/16蝶式缓闭消声止回阀主要技术尺寸：

DN（mm	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1600	2000
L	230	250	270	290	310	330	350	390	430	470	510	550	630	710	790	950
H	550	630	690	780	860	910	980	1070	1220	1320	1430	1550	1800	1980	2150	2550
B	450	520	590	670	750	780	850	970	1080	1200	1300	1450	1670	1880	1950	2450

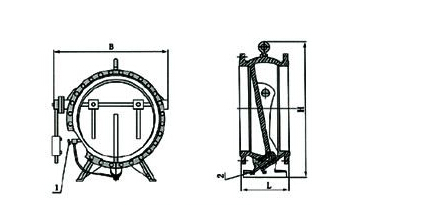

DHH44X-10/16蝶式缓闭消声止回阀结构图：

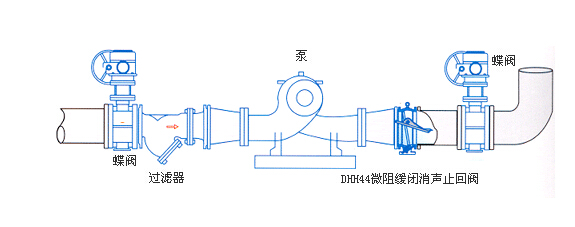

DHH44X-10/16蝶式缓闭消声止回阀典型安装图：

订货须知：

一、①DHH44X-10/16蝶式缓闭消声止回阀产品名称与型号②DHH44X-10/16蝶式缓闭消声止回阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定DHH44X-10/16蝶式缓闭消声止回阀型号，请按DHH44X-10/16蝶式缓闭消声止回阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
