VSSJAFG-10单法兰传力接头
| 产品名称： | VSSJAFG-10单法兰传力接头 |
| 产品型号： | VSSJAFG-10 |
| 产品分类： | 伸缩器 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
VSSJAFG-10单法兰传力接头概述：
单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。
VSSJAFG-10单法兰传力接头适用介质：
适用于输送海水,淡水,冷热水,饮用水,生活污水,原油,燃油,润滑油,成品油,空气,煤气,温度不高于250度的蒸汽和颗粒粉状等介质。
VSSJAFG-10单法兰传力接头使用范围：
由于传力接头具有良好的综合性能,所以它广泛用于化工,建筑,给水,排水,石油,轻重工业,冷冻,卫生,水暖,消防,电力等基础工程。
公称通径DN50-DN3200，工作压力：0.6-1.6MPA，使用介质：水、污水。密封材料：NBR，制造标准：GB12465-2002。

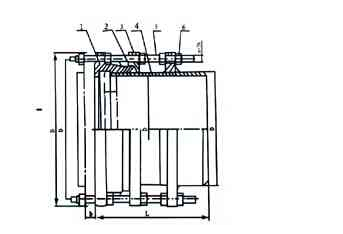

VSSJAFG-10单法兰传力接头结构图：
VSSJAFG-10单法兰传力接头优点：
1.安装简单方便、方便阀门安装、可承受管线的轴向拉力。
2.该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下。
3.利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。
4.金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移。
5.在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。
VSSJAFG-10单法兰传力接头材料表：
序号 |
名称 |
数量 |
材料 |
1 |
本体 |
1 |
QT400-15、Q235A、ZG230-450、20 |
2 |
密封圈 |
1 |
NBR |
3 |
压盖 |
1 |
QT400-15、Q235A、ZG230-450、20 |
4 |
短管法兰 |
1 |
Q235A、20、16Mn |
5 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
6 |
螺母 |
5n |
Q235A、20、1Cr18Ni9Ti |
VSSJAFG-10单法兰传力接头外形尺寸：
公称通径DN |
管子外径 |
外形尺寸 |
法兰连接尺寸 |
|||||||||
L |
△L |
0.6MPa |
1.0MPa |
|||||||||
Dw |
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
||||
65 |
76 |
76 |
400 |
40 |
160 |
130 |
4-M12 |
16 |
185 |
145 |
4-M16 |
20 |
80 |
89 |
89 |
190 |
150 |
4-M16 |
18 |
200 |
160 |
8-M16 |
22 |
||
100 |
114 |
114 |
210 |
170 |
220 |
180 |
24 |
|||||
125 |
140 |
140 |
240 |
200 |
8-M16 |
20 |
250 |
210 |
26 |
|||
150 |
168 |
168 |
265 |
225 |
285 |
240 |
8-M20 |
|||||
200 |
219 |
219 |
320 |
280 |
22 |
340 |
295 |
28 |
||||
250 |
273 |
273 |
375 |
335 |
12-M16 |
24 |
395 |
350 |
12-M20 |
|||
300 |
325 |
325 |
420 |
50 |
440 |
395 |
12-M20 |
24 |
445 |
400 |
12-M20 |
28 |
350 |
377 |
377 |
490 |
445 |
26 |
505 |
460 |
16-M20 |
30 |
|||
400 |
426 |
426 |
540 |
495 |
16-M20 |
28 |
565 |
515 |
16-M24 |
32 |
||
450 |
480 |
480 |
595 |
550 |
615 |
565 |
20-M24 |
32 |
||||
500 |
530 |
530 |
645 |
600 |
20-M20 |
30 |
670 |
620 |
34 |
|||
600 |
630 |
630 |
440 |
755 |
705 |
20-M24 |
780 |
725 |
20-M27 |
36 |
||
700 |
720 |
720 |
860 |
810 |
24-M24 |
32 |
895 |
840 |
24-M27 |
40 |
||
800 |
820 |
826 |
600 |
60 |
975 |
920 |
24-M27 |
34 |
1015 |
950 |
24-M30 |
44 |
900 |
920 |
926 |
1075 |
1020 |
24-M27 |
36 |
1115 |
1050 |
28-M30 |
46 |
||
1000 |
1020 |
1026 |
1175 |
1120 |
28-M27 |
1230 |
1160 |
28-M33 |
50 |
|||
1200 |
1220 |
1226 |
620 |
1405 |
1340 |
32-M30 |
40 |
1455 |
1380 |
32-M36 |
56 |
|
1400 |
1420 |
1428 |
1630 |
1560 |
36-M33 |
44 |
1675 |
1590 |
36-M39 |
62 |
||
1600 |
1620 |
1628 |
630 |
1830 |
1760 |
40-M33 |
48 |
1915 |
1820 |
40-M4 |
68 |
|
1800 |
1820 |
1828 |
2045 |
1970 |
44-M36 |
50 |
2115 |
2020 |
44-M45 |
70 |
||
2000 |
2020 |
2030 |
650 |
2265 |
2180 |
48-M39 |
54 |
2325 |
2230 |
48-M45 |
74 |
|
2200 |
2220 |
2230 |
2475 |
2390 |
52-M39 |
60 |
2550 |
2440 |
52-M52 |
80 |
||
2400 |
2420 |
2430 |
2685 |
2600 |
56-M39 |
62 |
2760 |
2650 |
56-M52 |
82 |
||
2600 |
2620 |
2630 |
750 |
80 |
2905 |
2810 |
60-M45 |
64 |
2960 |
2850 |
60-M52 |
88 |
2800 |
2820 |
2830 |
3115 |
3020 |
64-M45 |
68 |
3480 |
3070 |
64-M52 |
94 |
||
3000 |
3020 |
3030 |
3315 |
3220 |
68-M45 |
70 |
3405 |
3290 |
68-M56 |
100 |
||
订货须知：
一、①VSSJAFG-10单法兰传力接头产品名称与型号②VSSJAFG-10单法兰传力接头口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定VSSJAFG-10单法兰传力接头型号，请按VSSJAFG-10单法兰传力接头型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
