H742X-10液/气动活塞式池底排泥阀

H742X-10液/气动活塞式池底排泥阀概述：

H742X液动(气动)池底排泥阀由液压缸和阀体组成，用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。液压缸工作介质用于清水，压力取之于自来水自身压力，无需另加设备;用电磁换向阀与液压缸配套便于实现自控，远控或集中控制。

H742X-10液/气动活塞式池底排泥阀性能特点：

H742X池底排泥阀用于自来水公司或其他公司的各类水池池底，排除池内泥沙及污水。该阀由阀体，液压缸、活塞、阀杆、阀瓣组成，液压缸是驱动装置。液体作为动力，活塞、阀杆作为开关。开启只需一分钟可打开阀板，此阀必须配用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封件性强、开关灵活、检修方便、使用寿命长等特点，寿命可达五年以上。

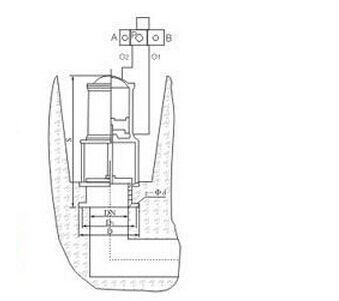

H742X-10液/气动活塞式池底排泥阀结构图：

H742X-10液/气动活塞式池底排泥阀主要技术参数：
1.工作压力：1.0-1.6Mpa
2.介质：水
3.液压缸工作压力：0.3-1.0Mpa
4.液压缸工作液：气、水、油

H742X-10液/气动活塞式池底排泥阀主要部件材料：
阀体：HT200

液压缸：HT200、304不锈钢

缸盖：HT200

闸板：HT200

阀杆：不锈钢

密封皮碗：耐磨丁腈橡胶

H742X-10液/气动活塞式池底排泥阀主要外形连接尺寸：

公称通径DN	尺寸（mm）					进液接管G	阀杆材料
	D	D1	∮×Z	S	H
150	280	240	23×8	490	130	1/2	不锈钢
200	335	295	23×8	530	140	1/2	不锈钢
250	390	350	23×12	570	150	1/2	不锈钢
300	440	400	23×12	610	160	1/2	不锈钢
350	510	460	25×16	650	170	1/2	不锈钢
400	565	515	25×16	710	180		不锈钢

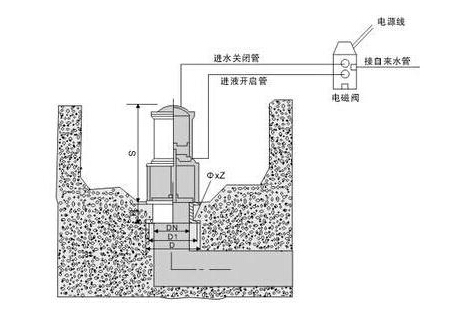

H742X-10液/气动活塞式池底排泥阀安装示意图：

H742X-10液/气动活塞式池底排泥阀使用说明：

①准备与管道连接前，须冲洗和清除干净管道中残存的杂质；
②为保证阀门的正常使用，尽可能在管路进口处安装关断阀，方便排泥阀检修；
③液动气动池底排泥阀H742X安装使用说明书下载。

注意：排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。
订货须知：

一、①H742X-10液/气动活塞式池底排泥阀产品名称与型号②H742X-10液/气动活塞式池底排泥阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定H742X-10液/气动活塞式池底排泥阀型号，请按H742X-10液/气动活塞式池底排泥阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
