D971X-10/16电动对夹蝶阀

D971X-10/16电动对夹蝶阀概述：

电动对夹式软密封蝶阀D971X由橡胶密封蝶阀和球墨阀板、不锈钢阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，高温高压工况可选用三偏心硬密封阀体。

D971X-10/16电动对夹蝶阀适用范围：

电动软密封对夹蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中,给排水、气体管道上作调节流量和截流介质的作用。

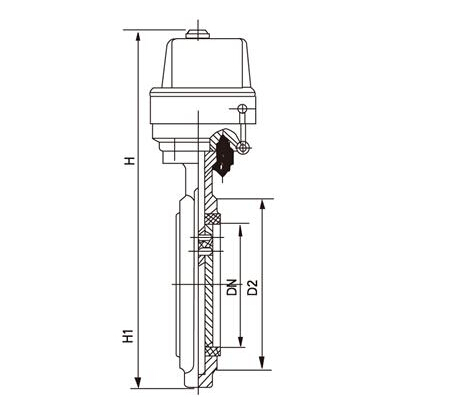

D971X-10/16电动对夹蝶阀结构图：

D971X-10/16电动对夹蝶阀主要零件材料：

型号	阀体	蝶板	阀杆	阀座密封圈
D971X	QT450	QT450,304	2Cr13	丁腈橡胶

D971X-10/16电动对夹蝶阀主要性能参数：

型号	公称压力 ﹝MPa﹞	试验压力﹝MPa﹞		适用温度	适用介质
		壳体	密封
D971X	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
	1.6	2.4	1.76

D971X-10/16电动对夹蝶阀结构特点：

1、本阀采用对夹结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

D971X-10/16电动对夹蝶阀执行机构CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mADC/1-5VDC）实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。

D971X-10/16电动对夹蝶阀执行标准：

制造标准	GB/T122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T13927-92

D971X-10/16电动对夹蝶阀主要外形连接尺寸：

DN	主要外形尺寸					主要连接尺寸
						0.6MPa		1.0MPa		1.6MPa
	L	H	HO	A	B	DO	n-фd	DO	n-фd	DO	n-фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-22
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39

订货须知：

一、①D971X-10/16电动对夹蝶阀产品名称与型号②D971X-10/16电动对夹蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D971X-10/16电动对夹蝶阀型号，请按D971X-10/16电动对夹蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
